Опции для дизельных электростанций




Для дизельных электростанций существует большое количество дополнительных опций, позволяющих решать те или иные задачи. Опции разделяются на две группы: опции с установкой непосредственно на производстве и опции, которые могут быть докуплены уже после приобретения самой  электростанции, о необходимости которых стало известно в процессе эксплуатации. Такие опции или аксессуары нет необходимости монтировать в условиях сборочного производства и их установка не вызовет каких-либо трудностей у эксплуатирующей организации.









Для облегчения запуска электростанции, доступны различные подогреватели рабочих жидкостей:

  • подогреватель охлаждающей жидкости (1) (он может быть электрическим, т.е запитываться от основной электросети и уместен при установки электростанции в качестве резервного источника электроэнергии в автоматическом режиме. Также имеется автономный подогреватель ОЖ, важен при запуске ДГУ в местах удаленных от основных электрических сетей). Подогреватель греет охлаждающую жидкость в рубашке двигателя.
  • подогреватель масла в картере (2). Подогревает масло в картере двигателя. Прибор работает от внешней сети 230 В.
  • подогреватель топлива в баке. Один из вариантов исполнения: нагревательных элемент вставляется в вварную чашку в топливном баке, расположенную в месте выхода топливопровода. Другой вариант подогревателя - греет саму топливную магистраль.

Для облегчения пуска двигателя в холодное время может использоваться усиленный по емкости аккумулятор. Но в любом случае, для уверенного запуска, необходимо своевременно проводить Техническое обслуживание, включающее в себя смену рабочих жидкостей, следить за сезонной сменой дизельного топлива и масла в двигателе.

Опции для топливной системы ДГУ включают в себя фильтр водоотделитель (сепаратор), систему подкачки топлива из внешнего топливного бака (5), аналоговый датчик контроля уровня топлива.







Для увеличения времени топливной автономии предлагаются увеличенные топливные баки (2), устанавливаемые на заводе в замен штатных баков. Таким образом, время работы электростанции можно увеличить на 8 часов, 12 часов, 24 часа или 48 часов. Для технического обслуживания электростанции используется ручной насос для откачки масла (4) из картера.

Для контроля работы дизельной электростанции используются различные варианты панелей управления, а так же удаленный мониторинг параметров, с возможностью удаленного запуска-останова ДГУ.

В случае если электростанция будет работать в аварийном (резервном) режиме, т.е. обеспечивать автоматический запуск и останов станции во время пропадания или появления основной сети, предусматриваются специальные панели управления включающие в себя логический контроллер управления. Именно он, совместно с блоком контакторов, обеспечивает автоматический режим работы ДГУ.

Пуск электростанции может быть стандартным с ручной панели (ключем электростартера), автоматической панелью (по алгоритму контроллера), либо дистанционно: через пуск по радио каналу (8) (до 150 метров удаления), проводной пуск (до 50 метров удаления) или с помощью интернета, установив необходимое оборудование.





Если же дизельная электростанция работает в качестве основного источника питания на объекте и часто перемещается между объектами, то предлагается установка такой ДГУ на прицеп (13), с возможность перевозки электростанции по дорогам общего пользования со скоростью 40 или 70 км/ч, в зависимости от характера регистрации прицепа. Если электростанция должна перемещаться только внутри объекта, то предлагается транспортировочный комплект, включающий в себя колеса и прицепное устройство.



Для дополнительного шумоглушения предусмотрены следующие опции: для кожухных станций - модернизация стандартного кожуха, что помогает снизить уровень шума до 65 dBA (на 7 метрах), а в случае станций открытого исполнения - использование промышленного глушителя (7), способного понизить шум работающей электростанции на 20 dBA.

При заказе электростанции просто перечислите необходимые вам опции, и комплектация вашей ДГУ, будет соответствовать всем современным требованиям предъявляемых к компоновке дизельгенераторов.

Не взирая на наличие и отсутствие тех или иных опций, электростанции уже в базовой комплектации готовы к работе в момент отгрузки с завода изготовителя, а опции, лишь делают работу дизельгенератора удобной и надежной.



Панели управления дизельными электростанциями

Панель управления для работы в ручном режиме на базе прибора BE24 используется для всего модельного ряда, независимо от мощности (до 2016 года).

Контроллер Be24 представляет собой микропроцессорную систему управления работой двигателя. В ее состав входят дисплей размера DIN 96x96, на котором отображаются все функции контроля работы двигателя. Be24 оборудован 6 кнопками мембранного типа, 2 светодиодами, 4-разрядным дисплеем, 5 статическими выводами, 9 вводами и 3-позиционным переключателем.

Be24 обеспечивает возможность работы в автоматическом и ручном режимах, а также обладает следующими функциями:

  • 27 программируемых параметров
  • 6 Меню, отображаемых на экране; ток-напряжение-обороты двигателя-частота-напряжение генератора-время
  • 15 аварийных сообщений/команд на остановку
  • 10 рабочих сообщений
  • Повторный пуск в
    автоматическом режиме
  • Повышенная / пониженная
    величина
    скорости/оборотов/напряжения
  • Защита от перегрузки
  • Интерфейсы датчиков или разъема 'W'
  • Диапазон показаний на дисплее
    до ~ 600 В / 1000 А
  • Цифровая калибровка
  • Сигнал от ключа стартера 30 A постоянного тока

Скачать продуктовую листовку >

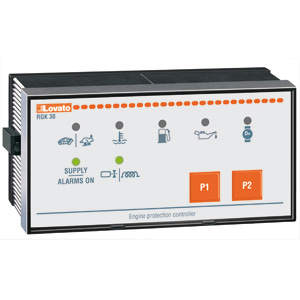

Панель управления для работы в ручном режиме на базе прибора Lovato RGK 30 используется для всего модельного ряда, номинальной мощности 6 - 22 кВА (с 2016 года).

RGK 30 – микропроцессорный модуль, он предназначен для контроля за работой дизельных электростанций мощностью от 6 до 22 кВА.
Напряжение питания 12-24В DC, внешние клавиши управления, ручной запуск и остановка двигателя.
     Отображаемые RGK 30 аварийные сигналы:
         - давление масла;
         - температура охлаждающей жидкости;
         - уровень топлива;
                                                   - ошибка заряда аккумулятора;
                                                   - низкая или высокая скорость двигателя.

Технические параметры контролера RGK 30 >

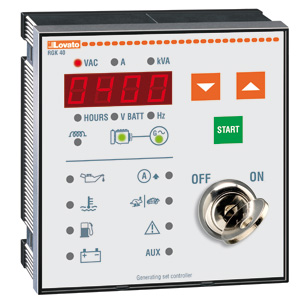

Панель управления для работы в ручном режиме на базе прибора Lovato RGK 40 используется для всего модельного ряда, номинальной мощности 30 - 2500 кВА (с 2016 года).

RGK 40 – микропроцессорный модуль, предназначенный для контроля  дизель-генераторных установок , работающих в основном режиме , мощностью от 30 до 2500 кВА. Большой графический жидкокристаллический дисплей и поставляемое к прибору программное обеспечение для ПК (опция) позволяет концентрироваться на важной информации и своевременно получать сообщения аварийные и контрольные сообщения от дизельной электростанции.



Отображаемая RGK информация:
         - напряжение батарей;
         - напряжение фазное, линейное, среднее в основном фидере;
         - напряжение фазное, линейное, среднее в резервном (дизельгенераторном) фидере;
         - ток в каждой фазе;
         - значения активной, реактивной, полной энергии (счетчик электроэнергии);
         - значения активной, реактивной, полной мощности (значения мгновенной мощности);
         - коэффициент мощности (косинус фи) по каждой фазе;
         - частота сети основной линии и дизельгенераторной линии;
         - скорость вращения двигателя дизельгенератора (об/мин);
         - давление масла (бар);
         - температура охлаждающей жидкости (0С);
         - уровень топлива, %;
         - счетчик моточасов;
         - счетчик количества запусков;
         - счетчик часов до следующего техобслуживания ДГУ;
         - количество успешных попыток старта;

Технические параметры контролера  RGK 40 >

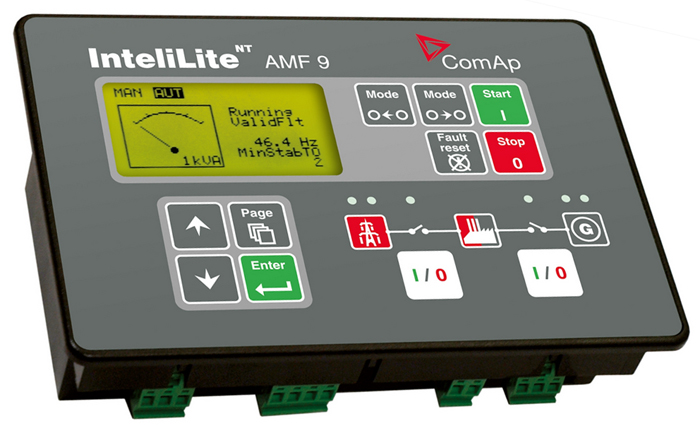

Панель управления для работы в автоматическом режиме на базе контроллера AMF9NT используется на генераторных установках мощностью от 6 до 150 кВА.

Контроллер InteliLite AMF9NT разработан компанией ComAp, как встраиваемый контроллер для одиночных дизель-генераторных установок. Контроллеры AMF9 удовлетворяют всем возможным требованиям к АВР применениям, включая управление по модему, настройка пользователем и полный контроль и защиту генераторных установок.



Основные технические параметры контроллера AMF9:

  • Автоматический/ручной старт/стоп генераторной установки;
  • Нажимные кнопки и световые индикаторы для простоты управления;
  • Настройка параметров посредством клавиатуры или компьютера;
  • Измеряемые величины сети (50/60 Гц): Uф1-Uф3, Гц;
  • Измеряемые величины генератора (50/60 Гц): Uф1-Uф3, Iф1-Iф3, Гц, кВА, кВт, кВар, кВт-ч ;
  • Программируемые входы и выходы;
  • Мониторинг и управление через интернет;
  • Широкий диапазон дистанционной связи.

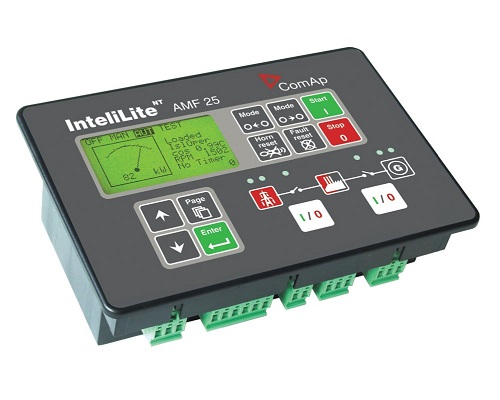

Панель управления для работы в автоматическом режиме на базе контроллера AMF25NT используется на дизельгенераторах мощностью свыше 150 кВА.

Контроллер InteliLite AMF 25NT интегральный контроллер предназначенный для работы с генераторными устройствами, использующимися в режиме ввода резерва.

Он осуществляет контроль работы генераторной установки и контроль основной сети для оперативного ввода резерва. Контроллер снабжен мощным графическим дисплеем, отображающим цифровую и графическую информацию в удобном виде. Кроме того использует новые стандарты в области управления генераторными устройствами.

Контроллер обеспечивает следующие функции и включает следующие аппаратные решения:

  • Автоматический или ручной запуск/останов генераторного устройства;
  • Кнопки, обеспечивающие простое управление и тест исправности световых индикаторов;
  • Графический жидкокристаллический дисплей 128х64 пикселя и 6 светодиодных индикаторов (параметры устанавливаются с помощью клавиатуры на панели или РС);
  • Измерение параметров сети (50/60 Hz): U1-U3, Hz;
  • Измерение параметров генератора (50/60 Hz): U1-U3, I1-I3, Hz, kW, KVAr, kWh, PT соотношение для генератора и сети;
  • Селективную сигнализацию критических режимов и защиту при авариях;
  • Защиту 3-х фазного генератора:
    - превыш./понижен. напряжения;
    - превыш./пониж. частоты;
    - ассиметрия по току/напряжению;
    - превыш. нагрузки;
  • Измерение давления масла ,температуры охлаждающей жидкости, напряжение батареи, скорости вращения двигателя, уровня топлива;
  • Различные программируемые входы и выходы, в том числе для функций предпускового подогрева и пр.;
  • Управление сетевым и генераторным контактором с обратной связью;
  • RS232 последовательный интерфейс для организации модемной связи;
  • Степень защиты передней панели IP 65;
  • Расширение с использованием модулей iGS-PTM или iG-IOM (4 аналоговых входа, 8/8 бинарных входа/выхода).
